   연료전지

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
fuel battery
연료전지 발전이란?

수소와 산소가 갖고 있는 화학에너지를 전기화학 반응에 의해 직접 전기에너지로 변환시켜 발전하는 방식입니다.
연료전지는 크게 연료극(양극, Anode), 공기극(음극, Cathode) 및 전해질부로 나누어지는데 공기극(음극, Cathode)에는 산소가
연료극(양극, node)에는 수소가 공급되면서 물의 전기분해 역반응(발열반응)으로 전기화학 반응이 진행되면서 전기,열,물이 발생되게 됩니다.
주택용 연료전지 설비의 경우 수소원으로 도시가스를, 산소원으로 공기 중의 산소를 사용하여 전기와 열을 동시에 생산합니다.

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

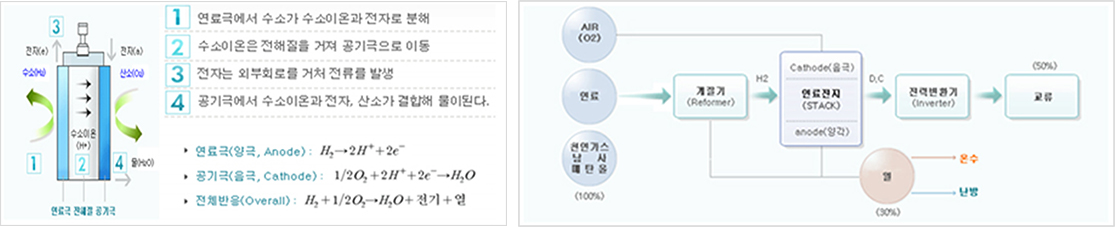

   연료전지의 전기발생 원리

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
시스템구성
개질기(Reformer) : 화석연료(천연가스, 메탄올, 석유 등)로 부터 수소를 발생시키는 장치
: 시스템에 악영향을 주는 황(10ppb이하), 일산화탄소(10ppm이하) 제어 및 시스템 효율향상을 위한 compact가 핵심기술
스택(Stack) : 원하는 전기출력을 얻기 위해 단위전지를 수십장, 수백장 직렬로 쌓아 올린 본체
: 단위전지 제조, 단위전지 적층 및 밀봉, 수소공급과 열회수를 위한 분리판 설계·제작 등이 핵심기술
전력변환기(Inverter) : 연료전지에서 나오는 직류전기(DC)를 우리가 사용하는 교류(AC)로 변환시키는 장치
주변보조기기(BOP: Balance of Plant) : 연료, 공기, 열회수 등을 위한 펌프류, Blower, 센서 등을 말하며, 연료전지에 특성에 맞는 기술이 미비함

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
FUEL BATTERY housing

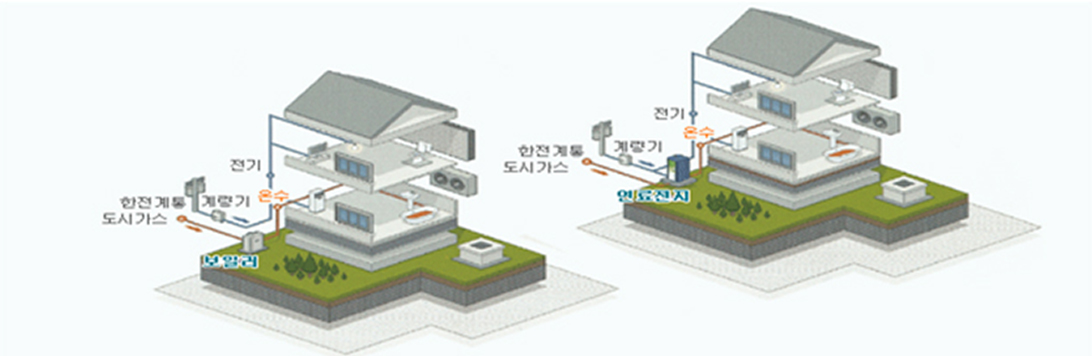

연료전지 주택이란?

연료용가스에 포함되어있는 수소와 대기중의 산소를 반응시켜 전기와 열을 생산해내는 연료전지를 이용하여
전기뿐만 아니라 급탕과 난방에도 이용하는 주택입니다. 가구당 지원규모는 1kW이하이며, 약 2㎡의 설치면적이 필요합니다.

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
연료전지 특징

- 발전효율이 30~40%이며, 열병합발전 시 80% 이상 가능합니다.
- 도시가스, LPG, 바이오가스 등 다양한 연료사용이 가능합니다.
- 발생되는 열을 활용하여 난방 및 온수에 사용 가능합니다.
- 종래의 발전소에서 송전받는 방식(열 손실, 송전 손실 발생)에 비해 친환경적이며 에너지효율이 높습니다.
- 가정용 이외에 노트북, 자동차, 대규모 발전 등 다양한 분야에 적용 가능합니다.
- 날씨와 계절에 상관없이 전기와 열을 생산 가능합니다.
- 전기 사용량이 많은 주택일수록 절감효과가 큽니다.

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
설치효과
- 월 평균 전력사용량이 600KWh인 주택의 경우 (연료전지 1KW 설비 설치시) 연간 약 160만원 절감 예상
- 설치효과는 설치장소 및 환경 등 조건에 따라 달라질 수 있으니, 참여기업에 문의하여 상담을 받으시길 권장합니다.
